トーゲージを作ってみました。アライメント測定をやろうと思っていたので、まずはトーゲージを自作することにしました。

糸を張って測る方法、タイヤにプレートを当てて測る方法などいろいろあるようです。

今回は、糸を張る方法を発展した方法をやってみることにしました。

糸を張る場合の問題点は、車体から離れてしまうこと。なので車体が動くとくるってしまいます。

であれば車体に固定してしまえばよいわけです。

確かにこういう製品あります↓



でも、これだったら作れそう。それに糸じゃなくてレーザーでやれそう・・・・
ということで自作しちゃうことにしました。

まず、ヤフオクで安いレーザー水準器を買いました。


写真のオレンジ色のが水準器です。これを２つ購入。

次にアルミ角パイプを購入です。
ホームセンターではちょっと割高だったので、これもヤフオクで購入。
4000mmのものを購入です。

上の写真ではおおよその幅を見ています。
ポルシェは後ろの方が幅広ですので、後ろにあわせないといけません。

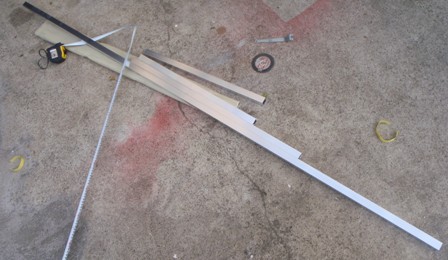

部材をカット。

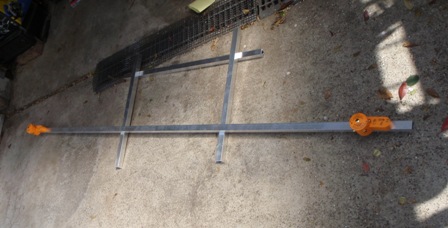

水準器を固定します。
これはネジで留めることにしました。

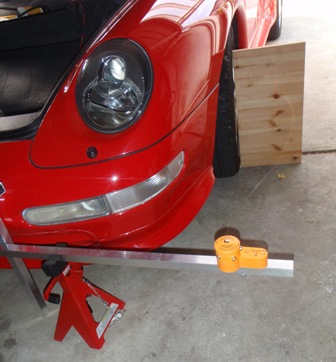

一度、レーザーを当ててみます。
写真だとわからないのですが、結構くっきりレーザーがわかります。

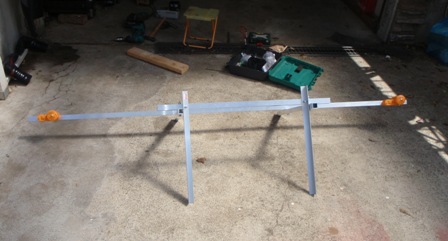

他の部分も組み上げます。すべてネジ留めです。
なので使わない場合は、たたんでしまっておけます。



車体に当たるところにはテサテープを巻いています。

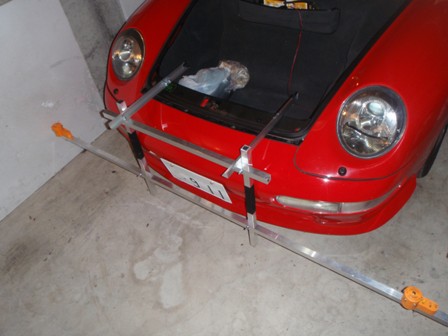

L字アングルを付け、車体トランクに引っかけるようにしています。

ネジで微調整できるようにしました。


まだ、計測していませんが、なんとかできそうですね。

キャンバーについてはキャンバーゲージをEbayでゲットしました。
こちらは、デジタル傾斜計がついているタイプです。

まぁ、トー、ギャンバーゲージは売り物でも結構あります。
こういうのもでていますね。

★これは便利★レーザーアライメントゲージ＆キャンバーゲージセット 価格：41,790円（税込、送料別）

９９３の場合は、キネマティックトーというのがあるので、こちらは別途購入する予定です。

まぁ、アライメント調整頼むと４〜５万円します。この金額で工具は買えちゃいます。
