Quick Jack購入!


にほんブログ村 車ブログ ポルシェへ
Quick Jack
Quick Jackを買いました!

念願のQuick Jackを購入しました。
これは他のジャッキに比べて場所をとらない利点があります。
これで、楽に下にもぐってメンテナンスができる!

Quick Jack
こんな荷姿で届きました。全部で3箱。

Quick Jack

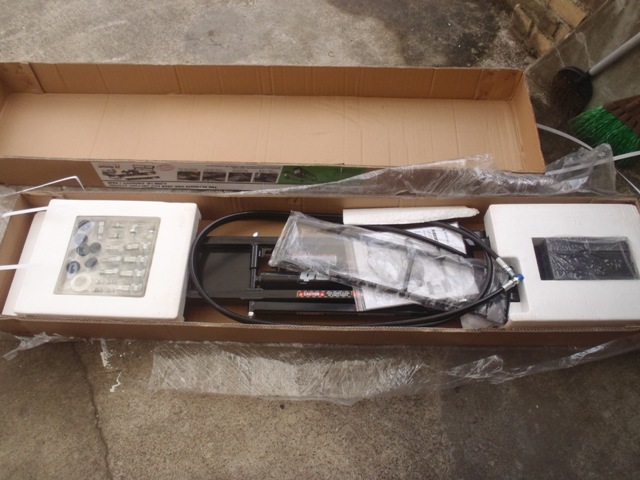

開封したところ。

Quick Jack
面の写真を見ると、こんなのが・・・。
軽々と持っていますが、さすがにこのような持ち方は無理です。一つ40sくらいあります(苦笑)
まぁ、ある程度の重さが無ければ、支えることもできないでしょうから。(笑)

Quick Jack

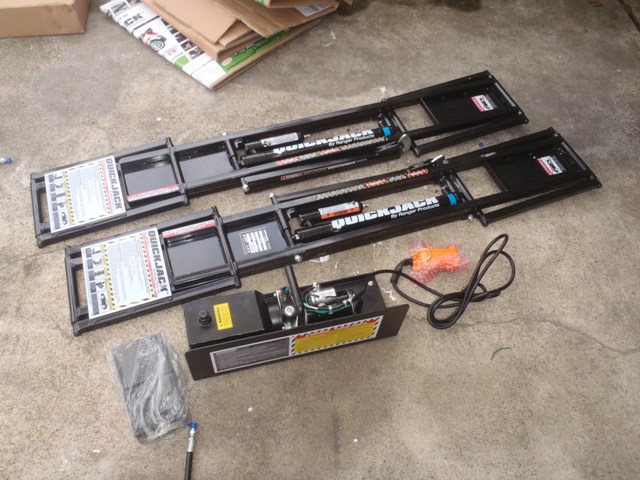

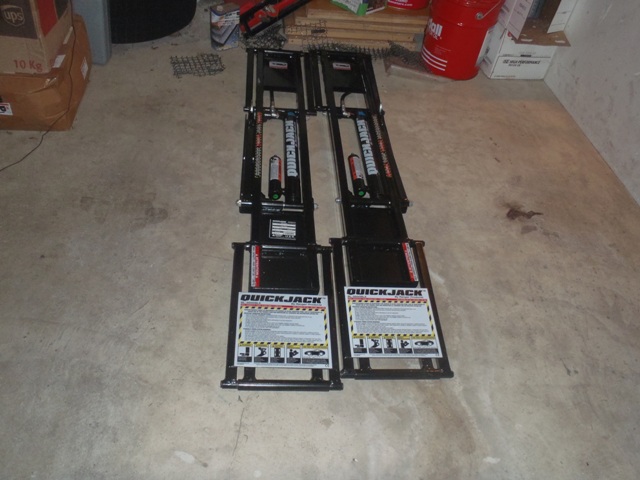

取り出してみました。
ジャッキ本体2つと油圧コンプレッサーです。今回購入したのは12V方式。
これだと持ち運びもOKです。

Quick Jack
まずは、各種組み立てを行います。

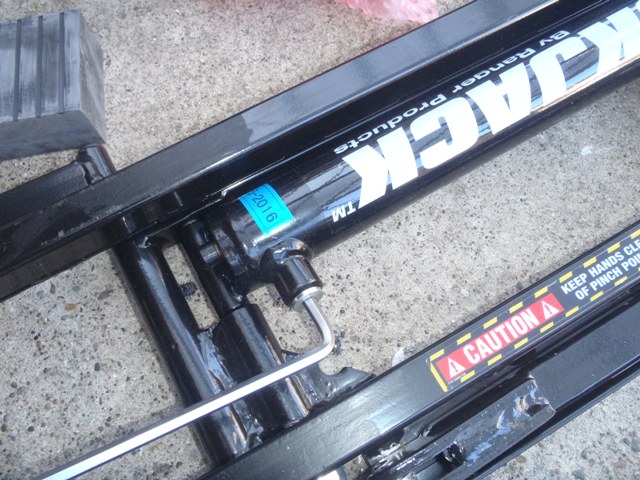

この部分は輸送用のふたがされています。

Quick Jack

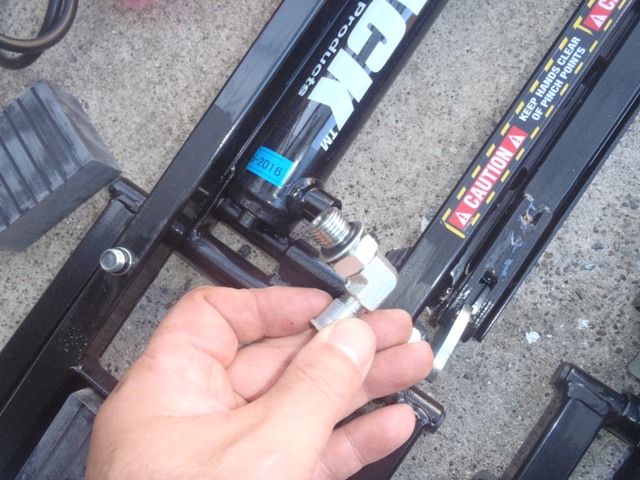

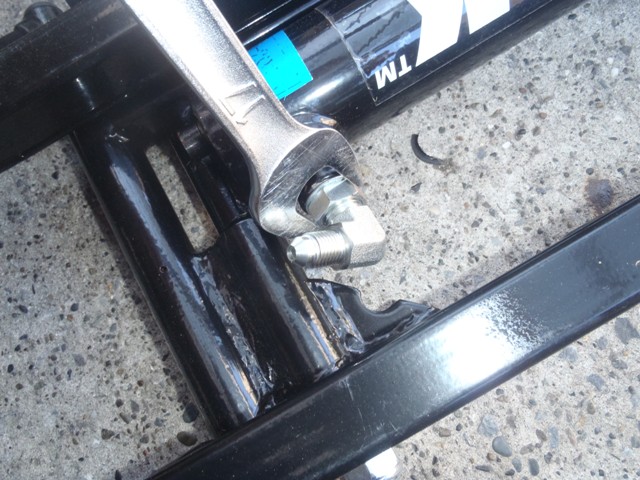

ここにプラグを付けるわけです。
これはゴムブッシュが付いているのでこのまま取り付けOK。

Quick Jack

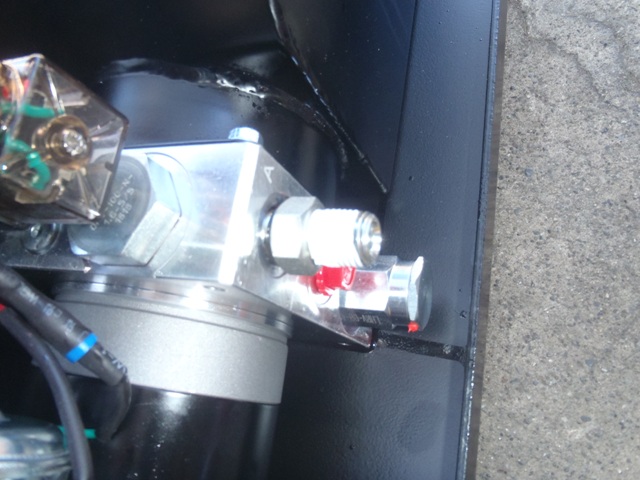

若干上を向く角度で取り付けます。ここにホースが付く予定。

Quick Jack

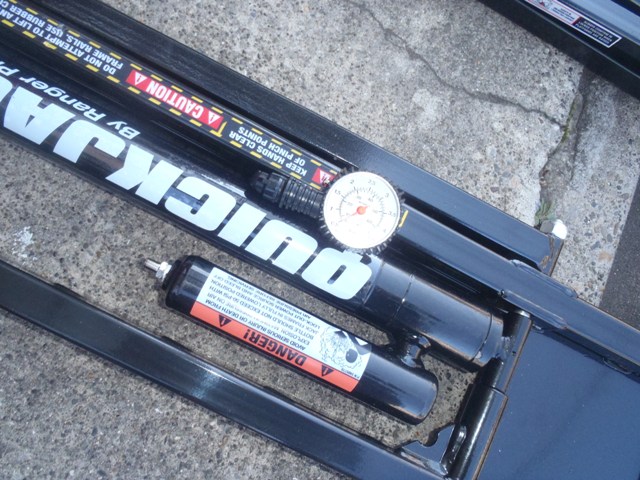

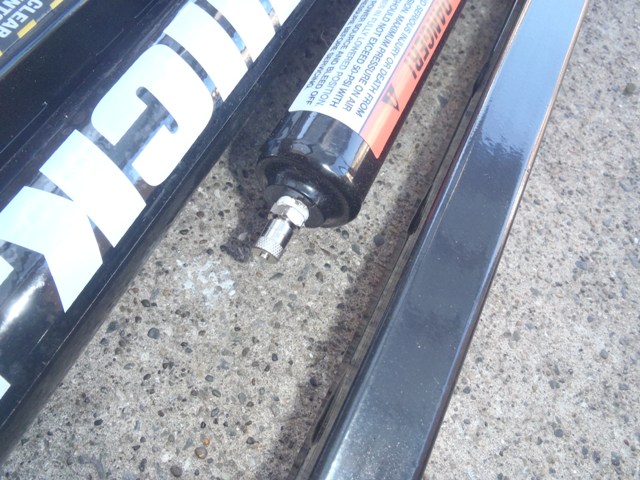

これはエアータンク。どうもここから圧縮エアーを入れて3.4くらいまでにするとのこと。
このバルブは車のタイヤのバルブと同じです。
コンプレッサーがあればベストですが、足踏みの空気入れでもなんとかできます。(後で説明してます。)

Quick Jack

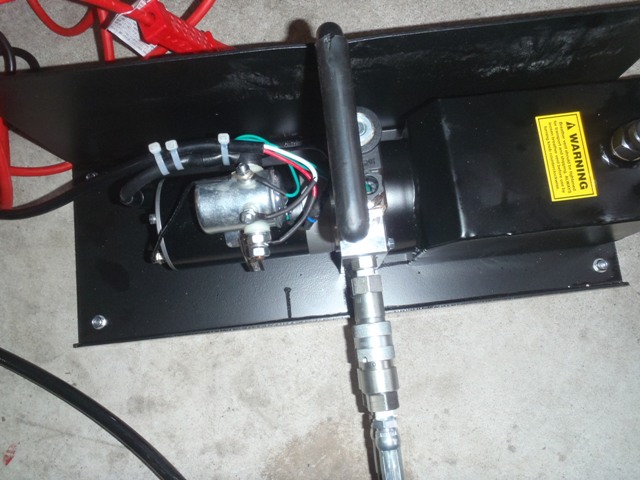

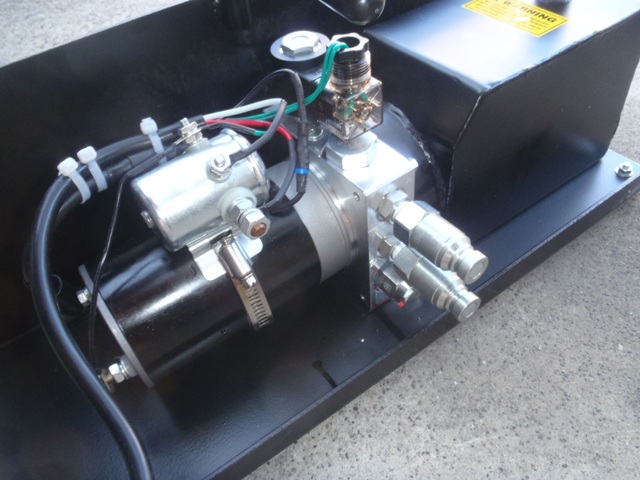

こちらは油圧コンプレッサーのモータの方。こちらにもプラグを取り付けます。
2つあるので、下から取り付けます。(でないと、下のプラグが締め付けられなくなります。)

Quick Jack

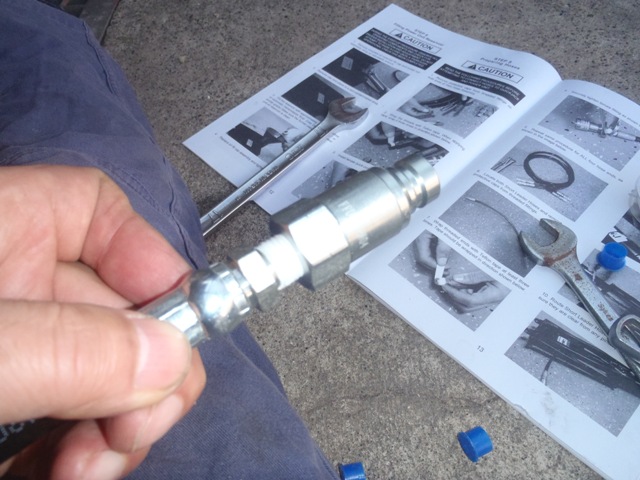

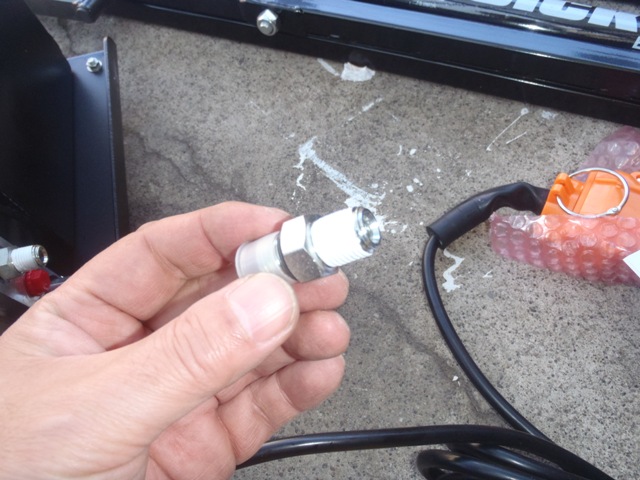

こちらには、付属のシールを巻き付けます。

Quick Jack
取り付けると、こんな感じ。

Quick Jack

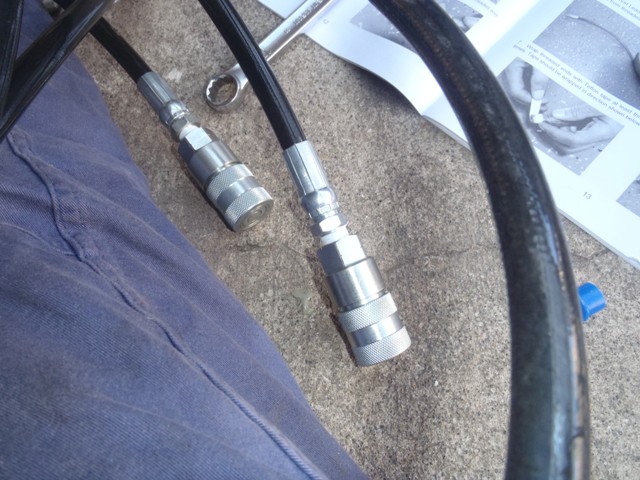

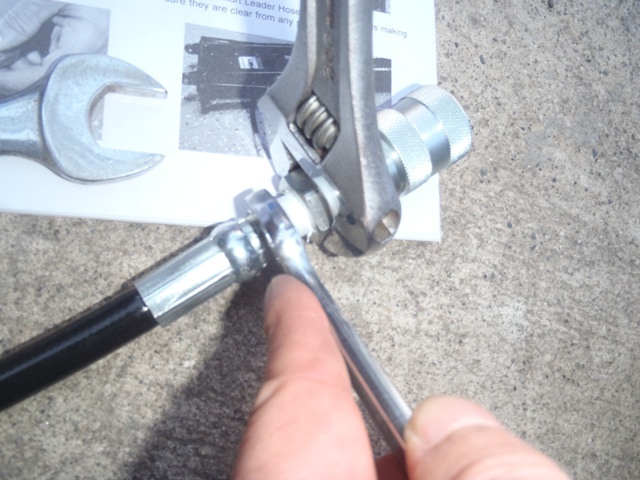

他のホース類も同様にシールを巻いて取り付けます。

Quick Jack
こんな感じに仕上がります。

Quick Jack
反対側も同様に・・・。

Quick Jack

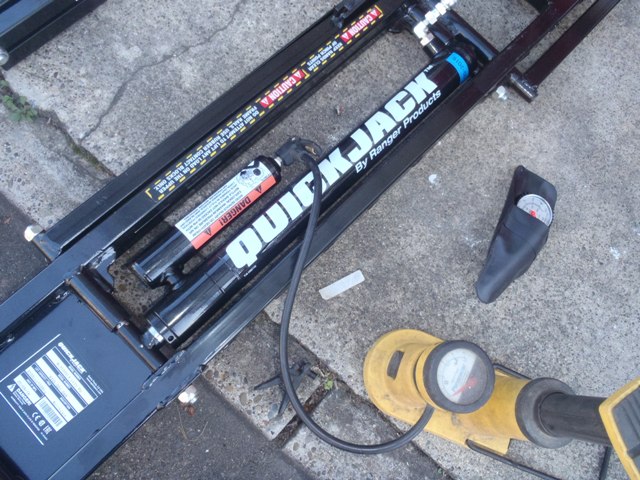

さて、準備のために空気圧を上げます。
タイヤゲージと足踏みポンプ。
コンプレッサーがあれば、その方が圧倒的に楽ですね。

Quick Jack
タイヤゲージで圧力を確認。

Quick Jack

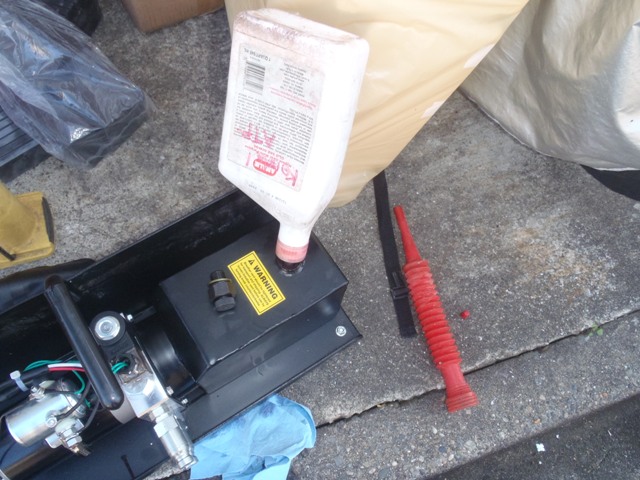

油圧コンプレッサーにオイルを入れます。
これはATFでOKです。
入口より、10o程下まで入れます。

Quick Jack

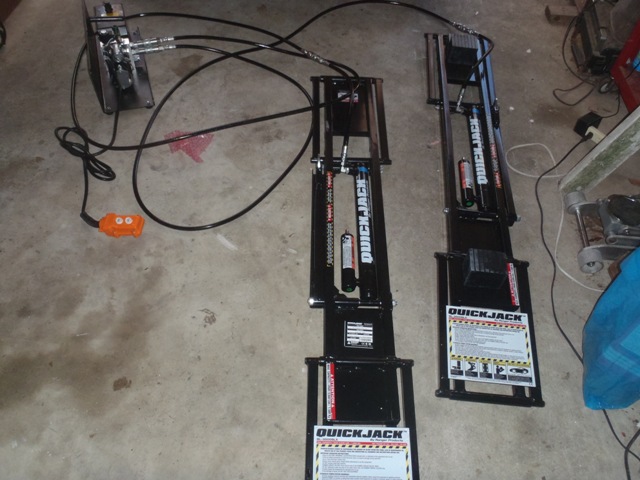

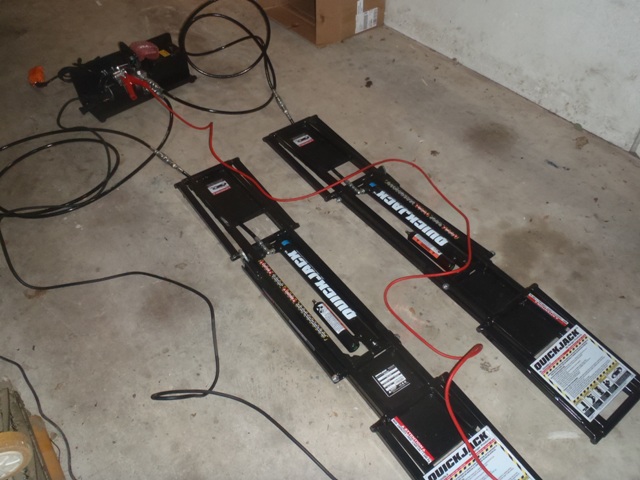

全部ホースをつないでみました。
こんな感じになります。

Quick Jack

Quick Jack

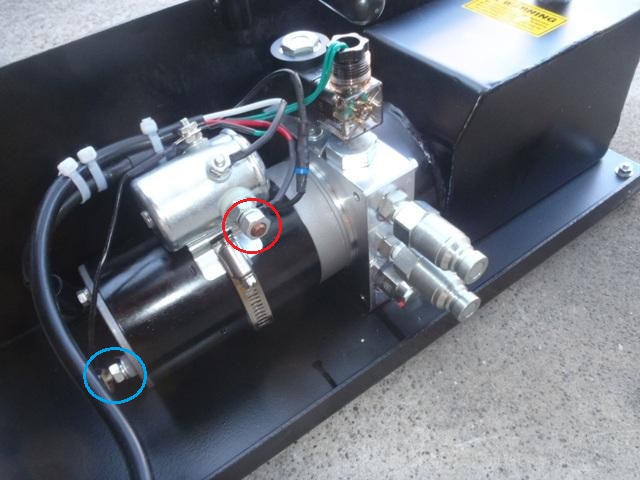

さて、電源の取り付け先ですが、マニュアルの記述と違います。。。。
色々問い合わせてわかったのが、ここ。
赤丸がプラス、青丸がマイナスです。


Quick Jack

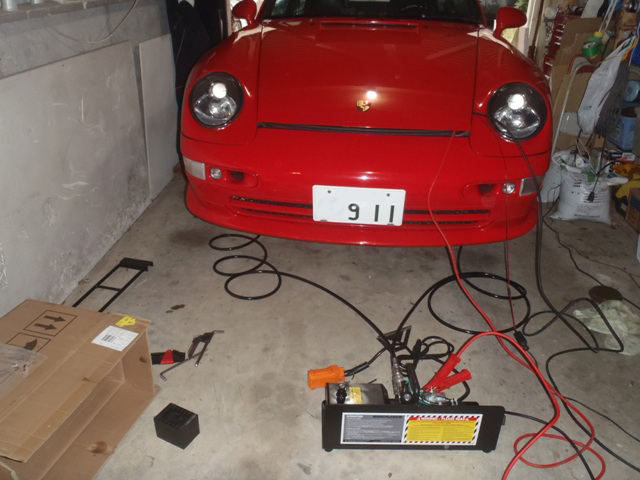

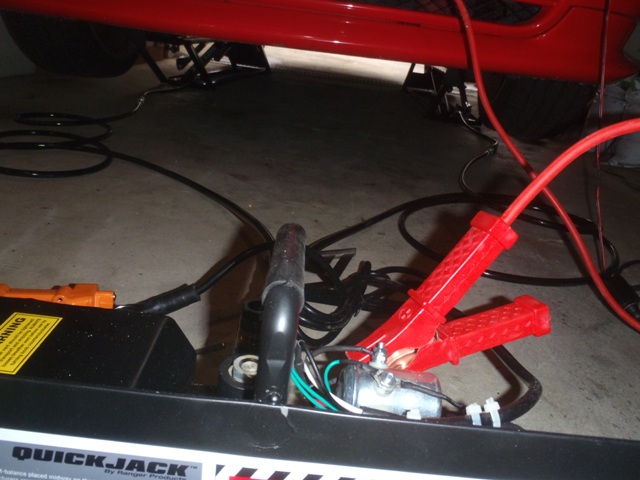

こんな感じにつなぎまして、まずは試運転。
半分だけ上げ下ろしします。
問題なくモータが動くことを確認。

Quick Jack

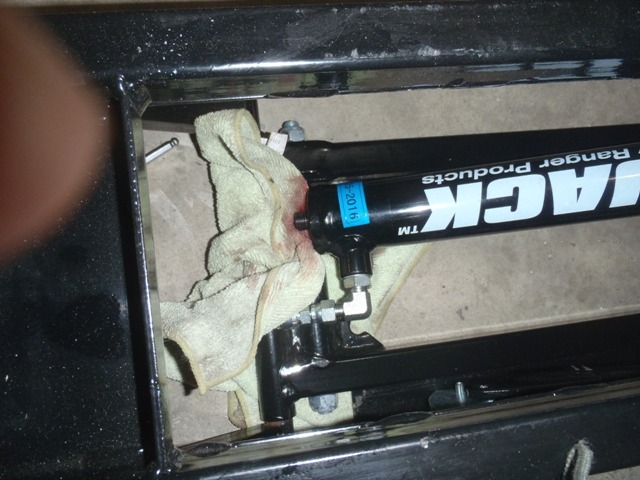

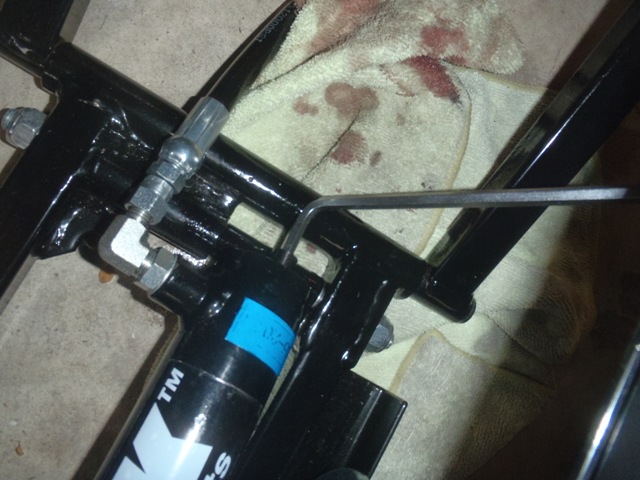

半分上げた状態で空気抜きを行います。
ここのバルブを緩めると、ブクブクと泡が出てくる。。。。

Quick Jack
ATFですから赤いです。
下にウェスとか敷いて受け止めます。
泡が出なくなったらバルブを閉めつけて完了。

これでとりあえずOK。

試験運転しましたが、ちょっとぎこちない。
なので所定場所に油をさします。

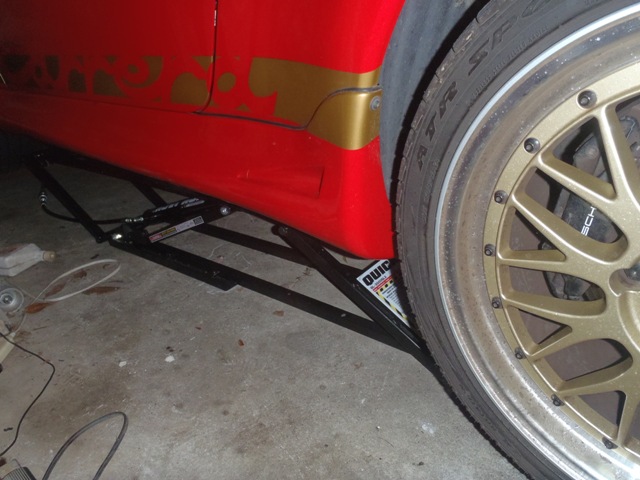

さて、早速車にあてがいます。

Quick Jack

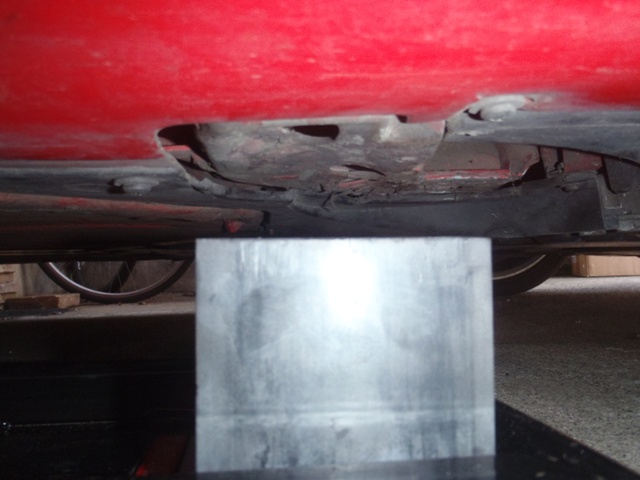

ブロックを後ろのジャッキポイントに置いて・・・・

Quick Jack

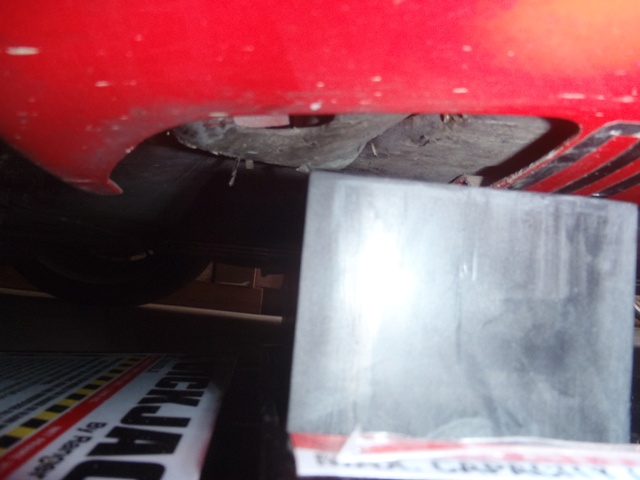

ですが、前を見ると若干足りない!


Quick Jack

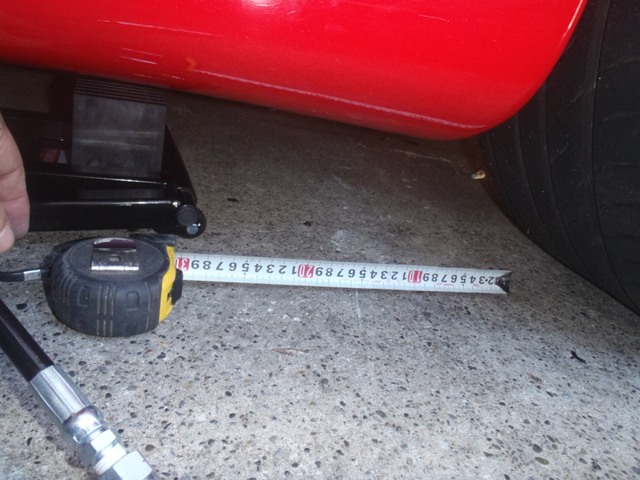

タイヤとのクリアランスを見ると約30cm。
もうワンサイズ大きいのでも大丈夫かもしれませんが。。。

うーん、ブロックをカットしてあわせるかな。
多少カットしても、ジャッキの縁があるので、問題なさそうです。
念のため問い合わせましたが、大丈夫とのこと。

まぁ、まずは大小のブロックを積んで試しにあげてみます。

Quick Jack

Quick Jack

Quick Jack

Quick Jack

Quick Jack

Quick Jack

Quick Jack

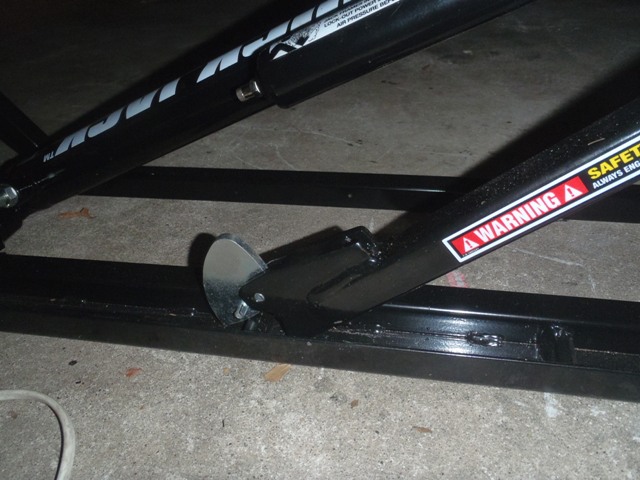

これがストッパーです。
きちんとひっかければ、落ちてきません。

Quick Jack

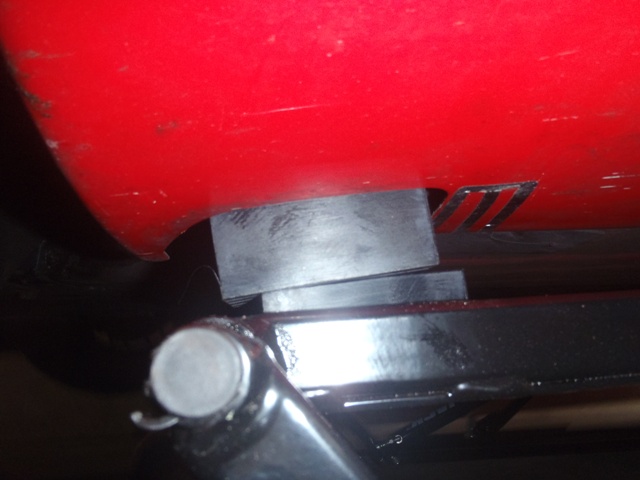

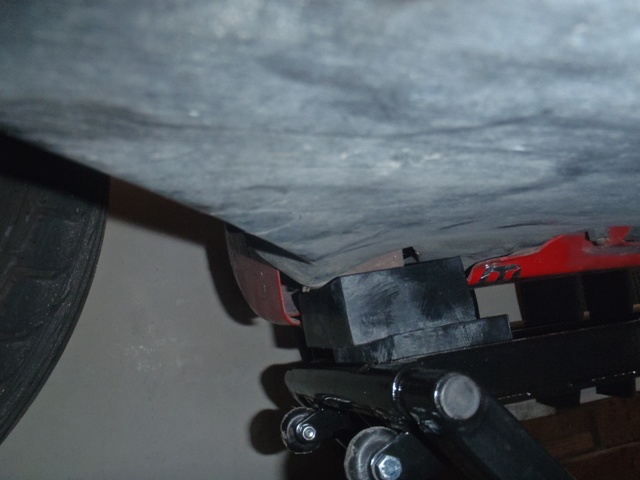

とりあえずブロックを積んで調整。
最終的にカットします。

Quick Jack

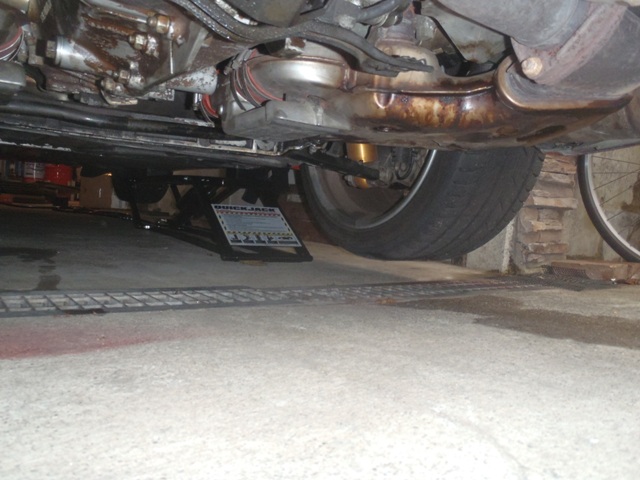

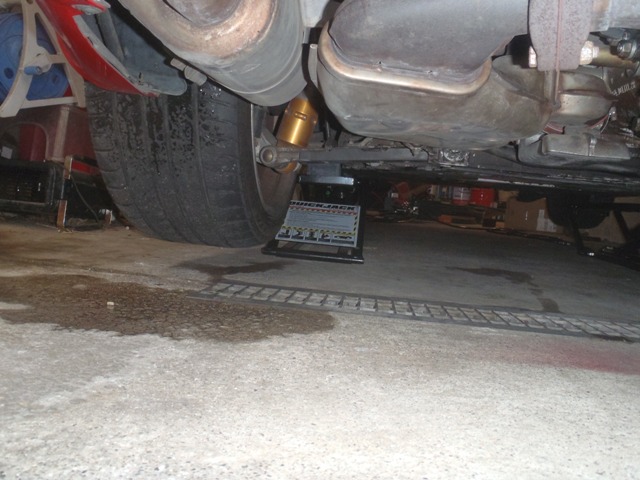

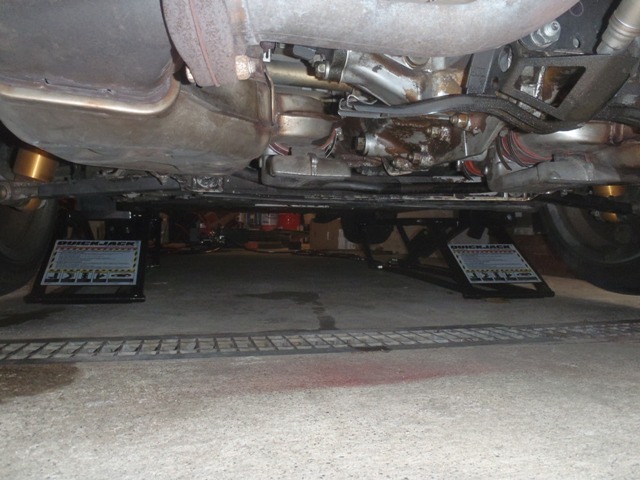

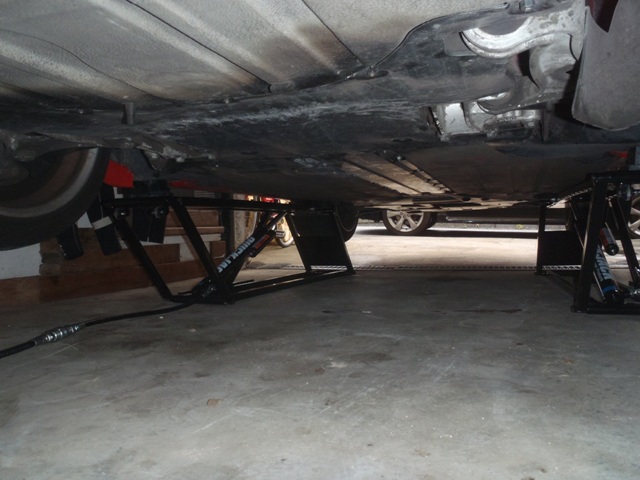

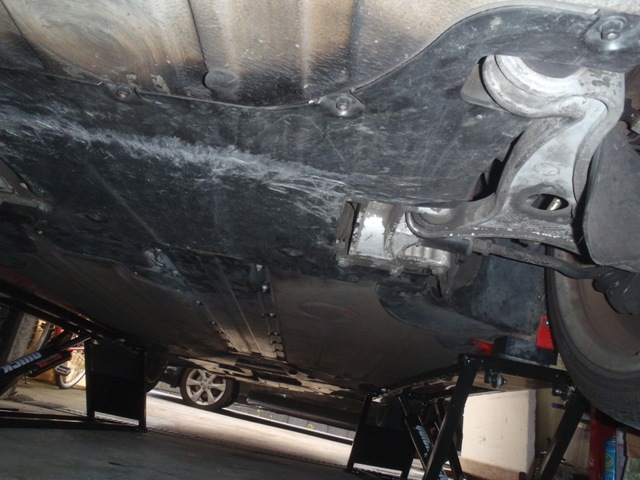

下にもぐって十分な作業ができるだけの高さがあります。

Quick Jack

Quick Jack

Quick Jack
上がりきるまで10秒程度という感じでしょうか?
これだったら、めちゃくちゃ楽ですね。

Quick Jack
いつもはこんな感じでしまっています。
この上に車が来るわけです。
なので、場所を取らないので便利ですね。

組み立てには、ATF、空気入れ(ないしコンプレッサー)が必要です。
後は特に問題はないと思います。
