オルターネータシャフトの補修とオイル交換です！オルタネータのシャフトのトリプルスクエア部分を補修したのですが、溶接したHEXボルトがとれちゃいました。

ベルトを締めなおそうとしたらボキってとれちゃったんです・・・・

なので再溶接することにしました。

なにせ、これを直さないことにはプーリーベルト交換すらできませんので・・・・。

この作業に先立って、まずはバッテリーをはずします。
危険ですからね。

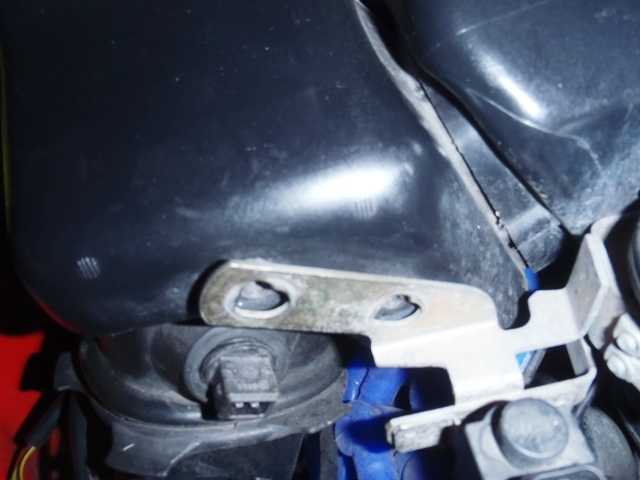

まず、ブロワー周りをはずしていきます。

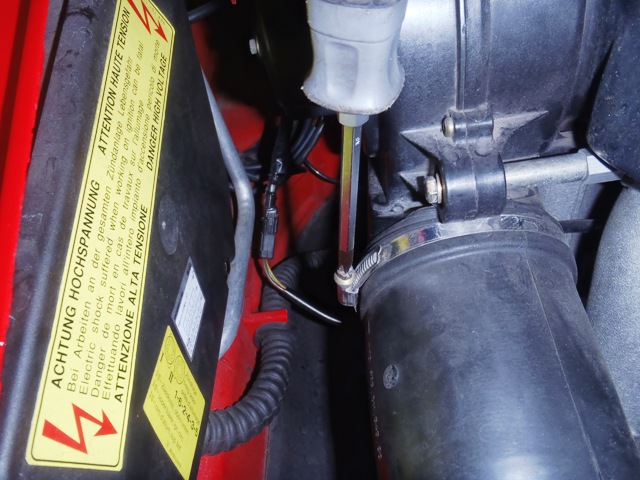

ここのネジ2個をはずします。




コネクターをはずして・・・




チューブ類もいつものようにはずします。





負圧回路を一つはずします。

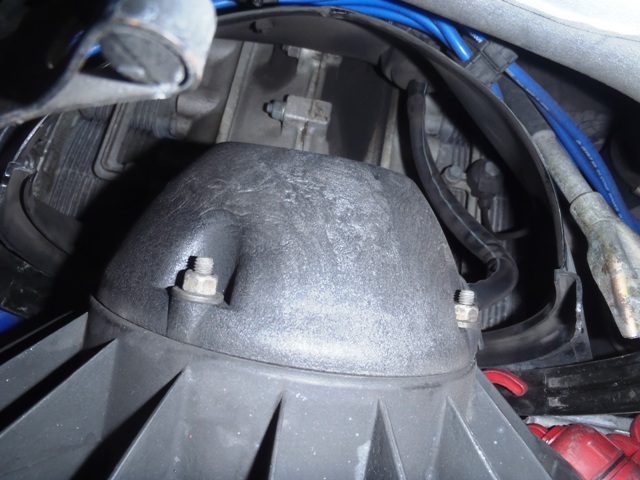

ブロワーをはずします。

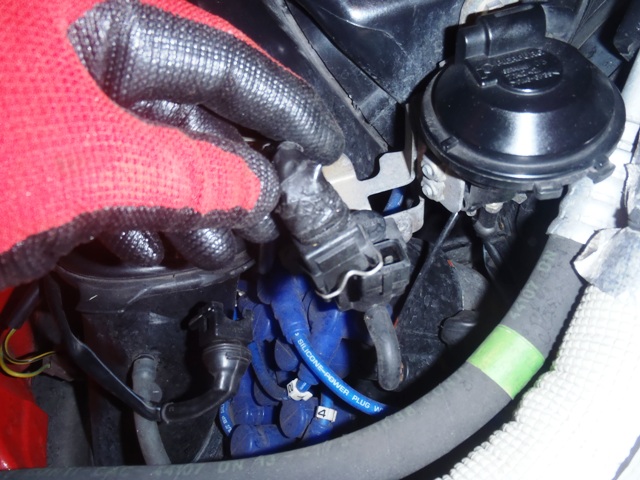

で、このコネクターをはずします。

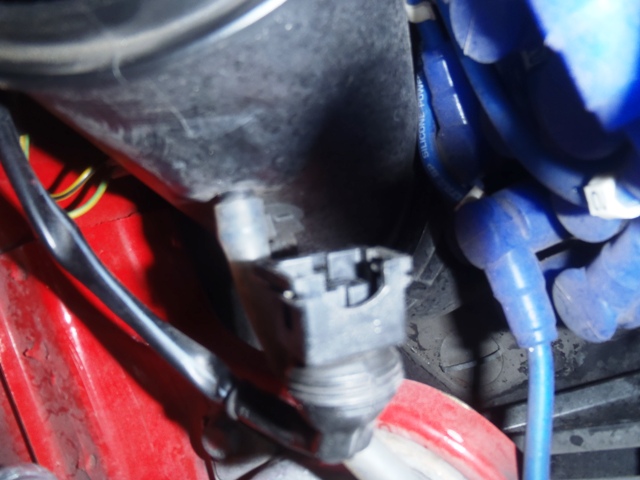

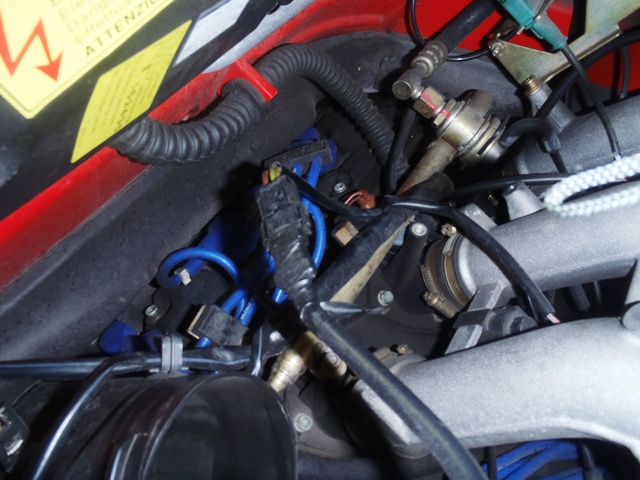

温度センサーのコネクターもはずします。

この辺、似たようなコネクタがいくつかありますので、区別がつくようにテープでもはるとよいでしょう。

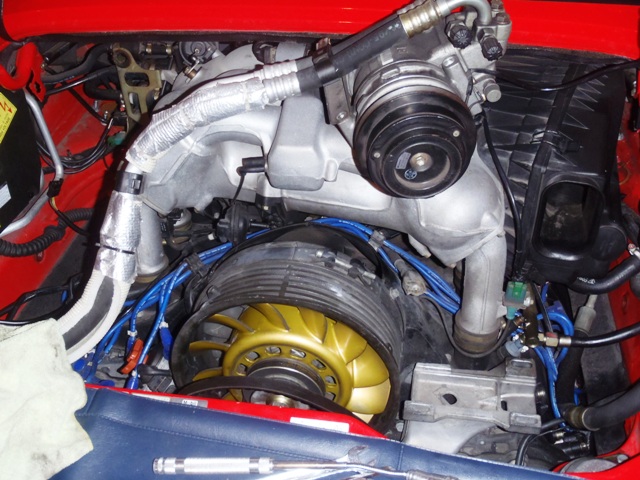

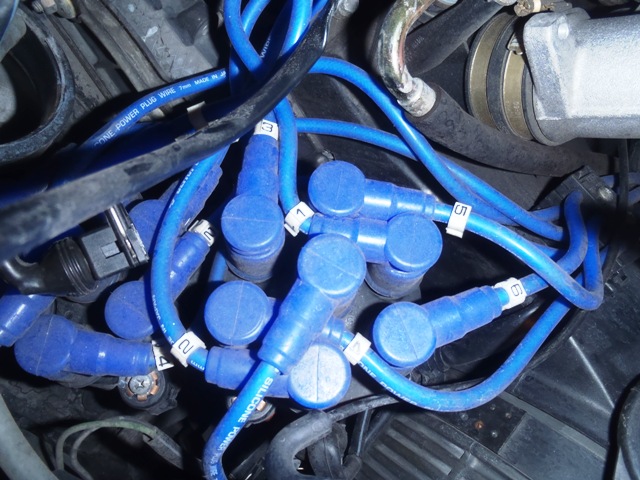

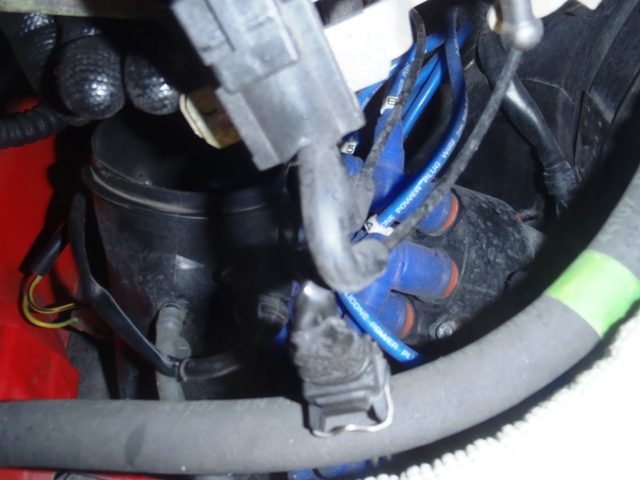

ここまではずすと、ディストリビュータが見えます。

ついでなので、ディストリビュータキャップのチェックもします。

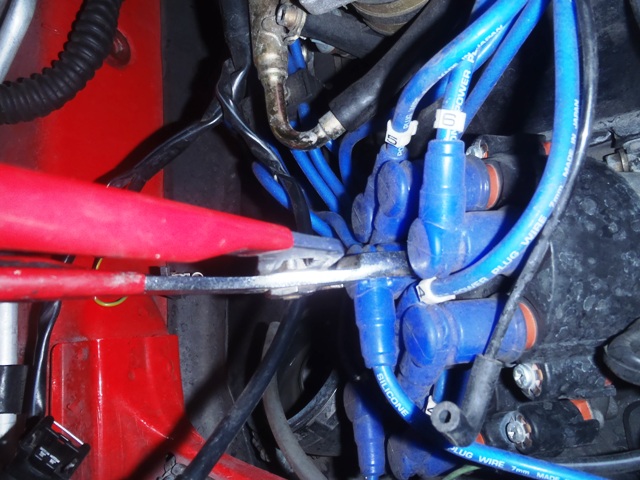

手では抜けないので、配管用のプライヤーをつかい、つまみだします。
くれぐれもつぶさないように・・・。

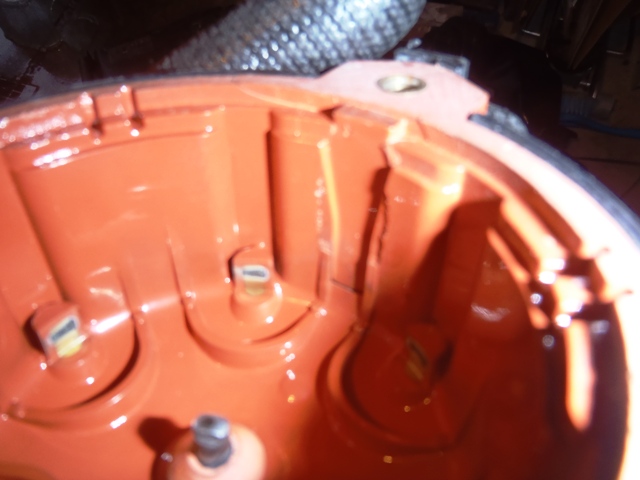

ディストリビュータキャップを確認してみると、なんと割れてます!!

こりゃ、交換ですね(>_<)

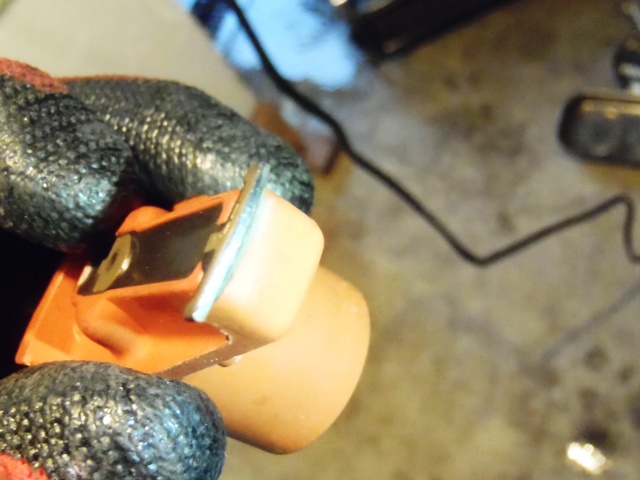

こちらは問題ないようです。

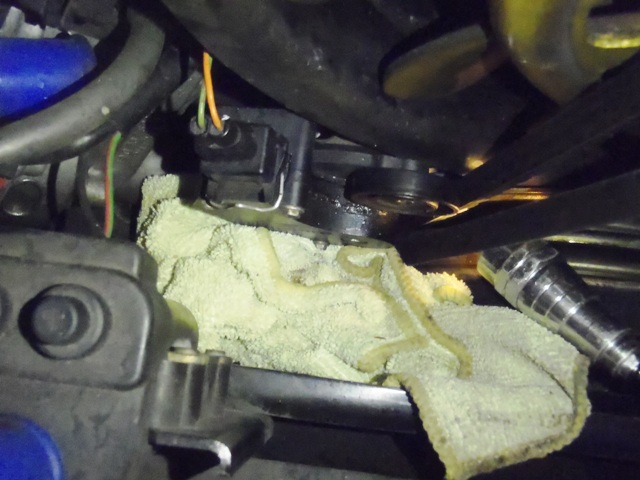

ベルトをはずしますが、まずはベルトセンサーをはずします。
でないとオルタネータはずすときに、壊しちゃうんですよね。（経験済み）

こいつはHEXボルト一歩で留まっています。
あと、ものが落ちないように、ウェス詰め込んでおくことをお忘れなく!

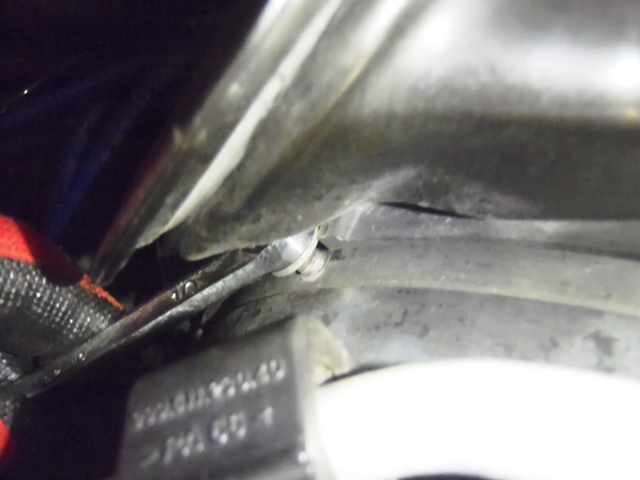

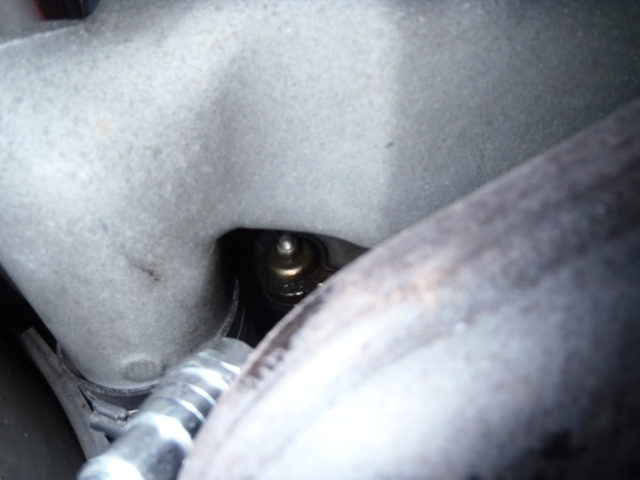

オルタネータの上部のボルトです。
狭い所にあります・・・。

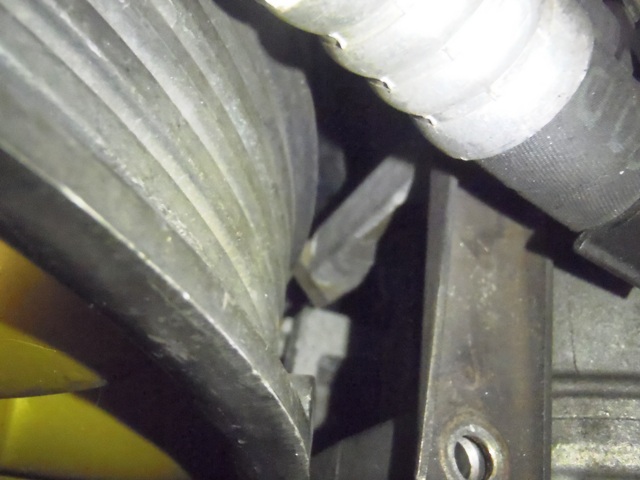

エアコンのコンプレッサーのネジもはずしていきます。

こいつらは、下の四角いナットは固定されていませんので、落とさないように注意。

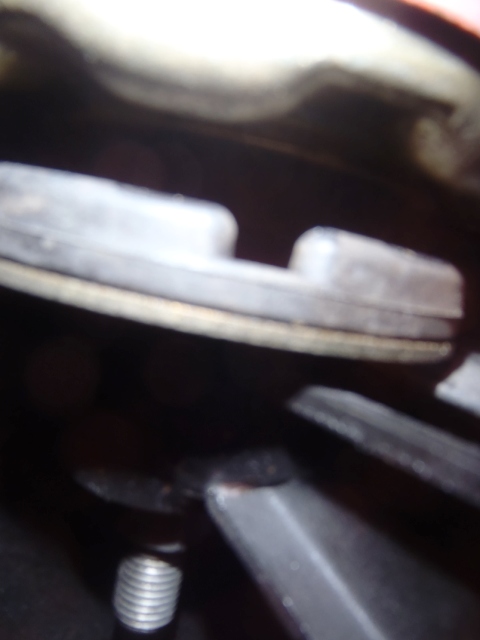

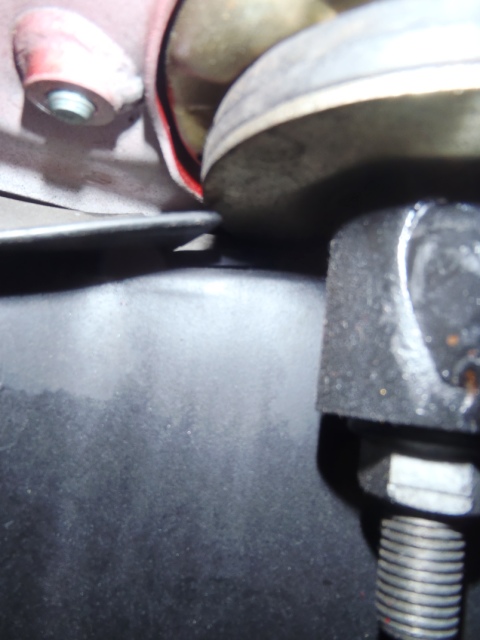

ついでなので、エンジンマウントもチェック。
1cmくらいの隙間なのでまだ良いかな?




エアーコンプレッサーが取れました。

落ちないようにガムテープとかで固定しておきます。

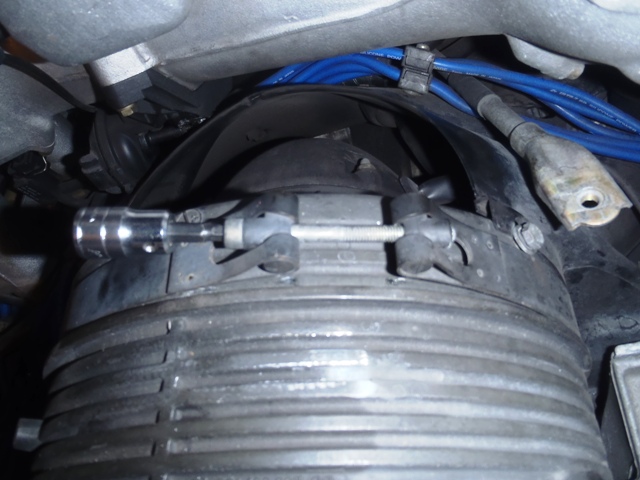

オルタネータはベルトで固定されています。
このネジを緩めれば、はずせます。

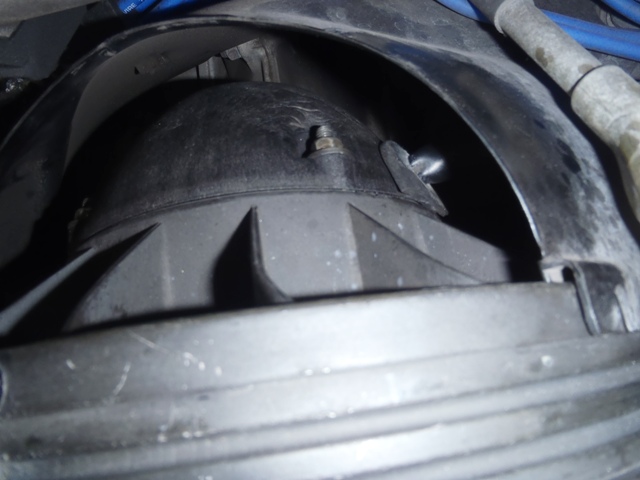

このキャップをはずします。

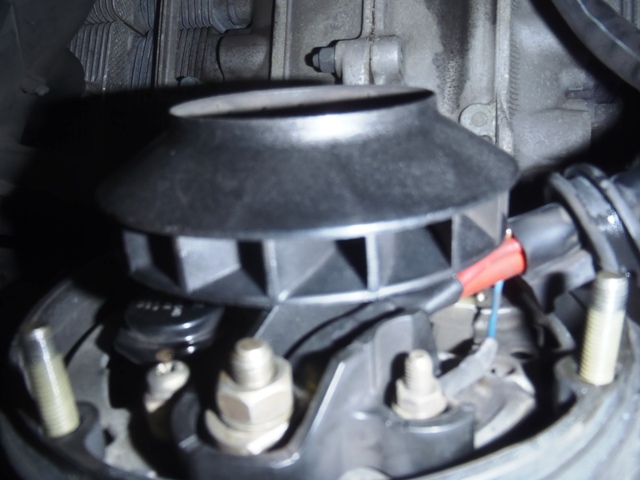

このキャップと線の位置を確認しておきます。

ファンカバーをはずしちゃうとわからなくなっちゃうからです。




キャップをはずして、配線をはずします。全部で3本。




無事にオルタネータが取れました!

ベルトを切らなくてもここまではずせます。

この後のナットの外し方ですが、インパクトドライバで一気にはずします。

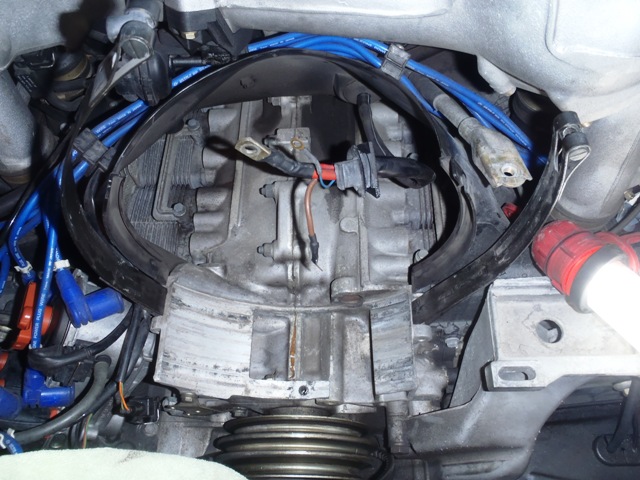

オルタネータはずした後のエンジンはこんな感じです!





さて、今回、ブロワファンの雌ネジが舐めてしまっていたので、その修復も行います。

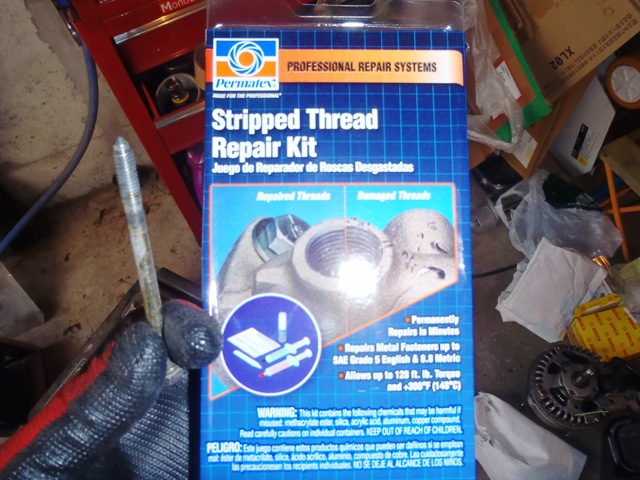

こういうリペアキットを使います。

【アメリカ取り寄せ商品】【送料全国240円】81668 パーマテックス つぶれたネジ山の修復剤 価格：1,794円（税込、送料別）

使い方は簡単ですね。
ボルトに特殊な液を塗り、2液性の接着剤を雌ネジに入れて、このボルトを回しこむだけです。

要は、この特殊な液でボルトは接着剤にくっつかなくなるわけです。
固まった後で、回して抜けばOK。




こんな感じに固まるまで待ちます。

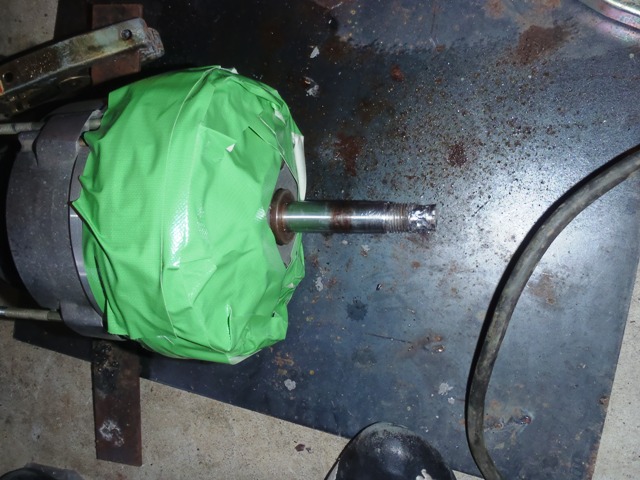

さて、シャフトのほうですが、溶接で再補修です。

ガムテープ貼っているのは、オルタネータ内部に削りカスとかはいらないように養生しています。


再補修すると困るのが、ネジ。

ネジがつぶれちゃうんですよね。

最後はダイスで修正しますが、それまでの修復も重要。
でないと、ダイスがずれちゃいますので。

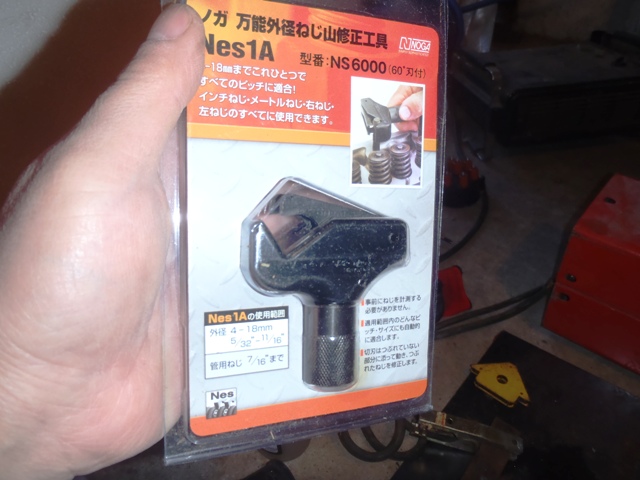

で、今回使ってみたのがこれ！




ノガのネスワンというすぐれもの。

これはどのサイズのボルトでも修復可能です。

ちょっとしたネジのつぶれならこれ1本で直せます！

【ノガ】ネスワンA　NS6000 価格：6,570円（税込、送料別）

ちょっと高いですが、ひとつあると便利です。

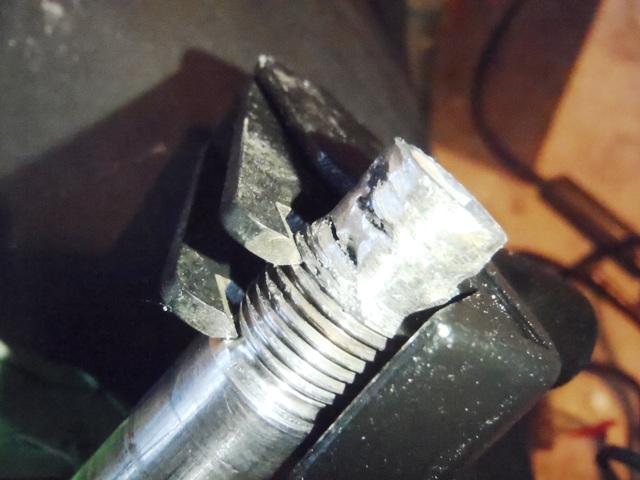

こんな感じでネジを直していきます。

要は、正常部分を使ってなぞっていくんですね。

インチネジでもOKだそうです。

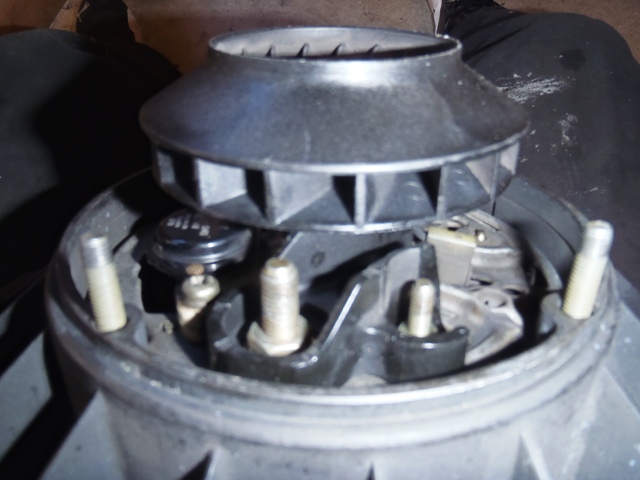

さて、オルタネータを再度組み直します。







ここでケーブルの出方に注意です!

はめ方間違えると、ずれちゃいます。

あとは、はずした順番に戻せば完了!


ついでなので、オイル交換も実施です!

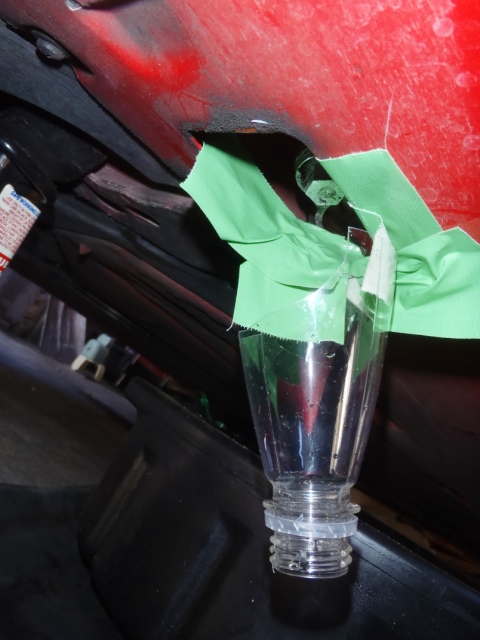

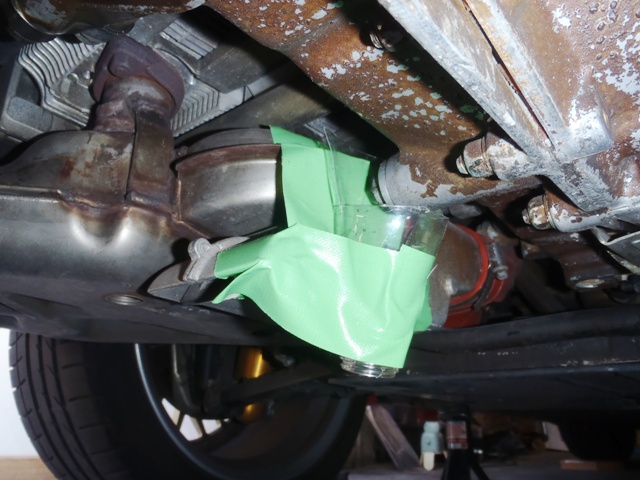

今回、こんなのも作ってみました。




こちらも同様に養生。

確かに、こうしておけばオイルが飛び散らなくて良いです。

オイル交換は今回約１１L。まぁまぁの抜け具合ですね。



車を上げてますので、ついでにオイル漏れのチェックです。

カムチェーンカバーからやはり漏れています。
そろそろ作業しないとですね~。







クランクケースで車体を上げていますので、あげているときにエンジンマウントを再度チェックしてみました。

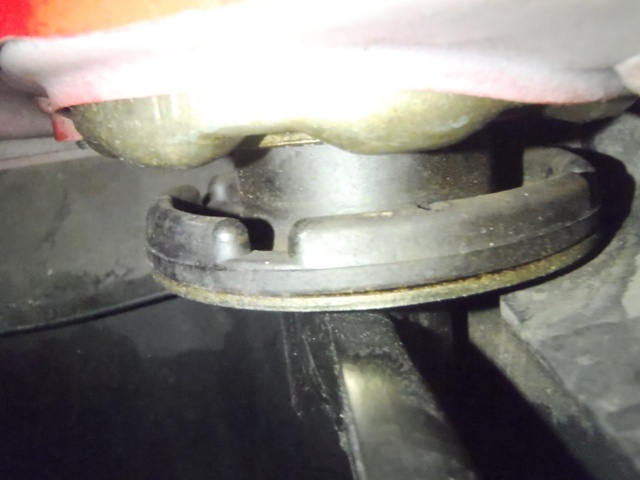

最大あがってこんな感じです。



降ろすとこんな感じ。

やはり１ｃｍくらいですね。
