バンプラバーの交換


にほんブログ村 車ブログ ポルシェへ
バンプラバーの交換
バンプラバーを交換しました。ムラタチューンに見てもらったとき、指摘されたのがフロントのバンプラバー

これが相当へたってしまっているとのこと。要交換です。

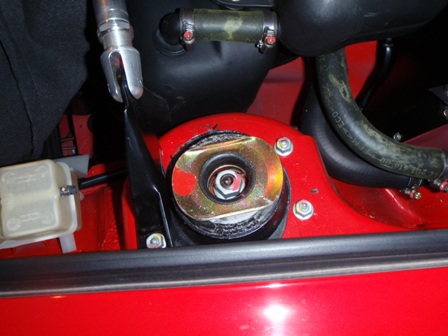

フロントサス
まずは、ボンネットを開けて、カーペットをはぎます。

フロントサスペンションの確認。

この車にはストラットタワーバーがついています。前のオーナーが付けてくれたようですね。

さて、お次はジャッキアップなのですが・・・

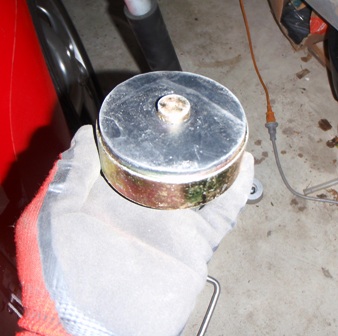

ジャッキアップ用ツール
こういうのを使います。

これは、ジャッキアップのサポートです。
これを使えば、安定してジャッキアップが可能です。

ちょうど、このポッチ部分をポルシェのジャッキポイントの穴にはめるわけです。

で、フロアジャッキに載せてあげると安定して上げられると言うこと。

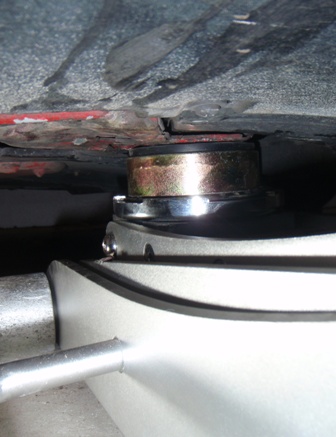

ジャッキアップ
こんな感じで使います。

ジャッキポイントを傷めることもないので持っていると良いと思います。

ちなみにジャッキで上げるのは後輪前のジャッキポイントです。

エンジンが後ろなので、これで前輪まで上がっちゃいます。

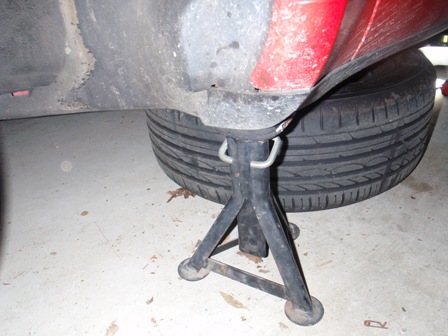

リジットラック

で、しっかりとフロントのジャッキポイントリジットラックをかけます。

タイヤをはずし、きちんと車の下に入れます。

こうしておけば、万が一リジットラックが壊れても安心です。

フロントタイヤをはずす




さて、今回使う工具の紹介です!

必要工具
21mmのめがねレンチ、7mmの六角レンチ、
そして、21mmのソケットです。

ちなみに、7mmの六角レンチは、写真のようなボールポイントではなく、普通の方が良いです。
これだと気を付けないとなめちゃいますね・・・・。

21mmのソケットレンチは特殊なものを使います。

本来はハーフオープンのものを使うのですが、HAZETとかでしか売っていません。
2583-21がそれなのですが、絶版なんです。
一応、海外サイトでまだ売っているところはありますが、6000円くらいします。

それじゃ、高いので、違うのを探しました。

スーパーツール社のロングソケット21mmです。

写真だとわかりにくいのですが、上が開いていて、かつ21mmのヘッドがついています。
つまり、21mmのめがねレンチをはめてまわせるということです。

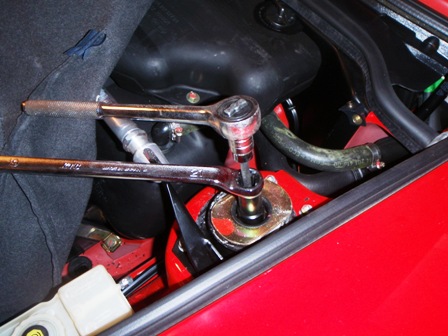

サスのねじはずし

こんな感じで使います。

少しあらかじめ緩めておきます。

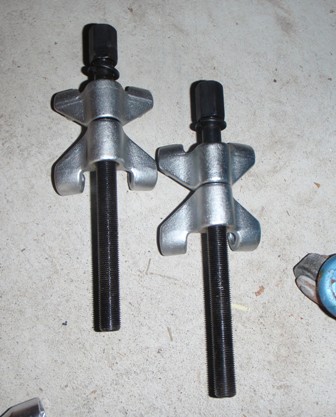

スプリングコイルコンプレッサー

お次はスプリングコンプレッサーです。

これですが、安いのはやめた方が良いです。
下手すると、壊れるからです。

これが壊れると・・・・・すごく怖いです(^^;

また、安物は一回で使い物にならなくなるそうです。

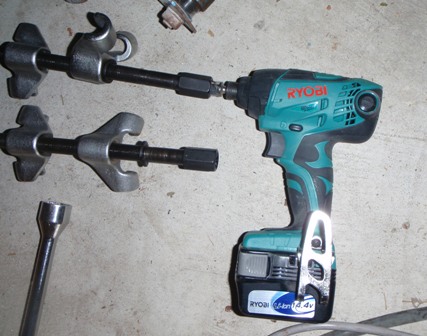

インパクトドライバ

ネジが結構長かったので、ゆるめるのにインパクトドライバーを使いました。

そうそう、スプリングコンプレッサーを実際に使うときはインパクト系工具を使ってはいけないそうです

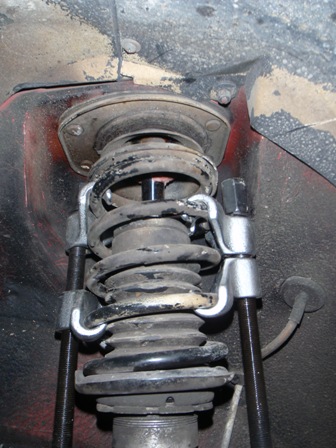

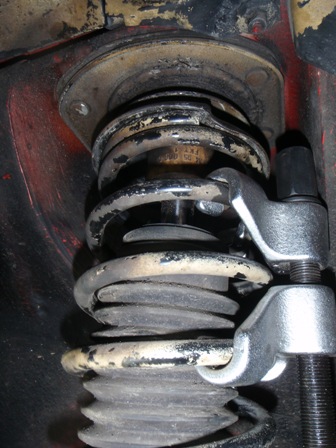

バネを縮める

スプリングにかまして縮めはじめます。

このとき、ジャッキでサスペンションを縮めようにすると楽です。

普通はサスペンションをはずしてからスプリングを縮めるのですが、今回は、バンプラバーの交換だけですので、この状態ではずします。
そうすれば、アライメント調整の必要がないからです。

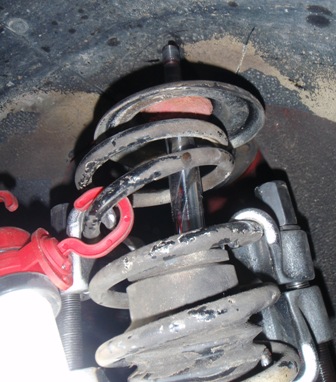

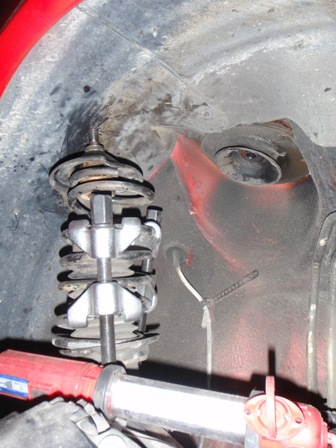

サスをはずす
スプリングを縮め、ショックアブソーバーのネジをはずしサスペンション全体をはずします。

最初このネジがなかなか抜けませんでした。

軽く上を叩いて押し込み、なんとか揺らしながらはずしました。

実は、途中でサスペンション自体を固定しているネジをはずそうかと思ったんですね。
でも、なんとかはずれてくれました。

もし、サスペンション側のネジをはずしてしまったら、アライメント調整!という余計な仕事ができるところでした。


上の傘をとってしまえば、バンプラバーをはずすことができます。
写真の赤いのがバンプラバーです。

バンプラバーの新旧比較
はずしたのが左。

もう、サクサク状態です。弾性はまったくありません。

右は新しいバンプラバーです。純正ではないので、形が異なります。

これはKONIバンプラバーなのかな?

この新しいのをショックアブソーバーに差し込み、組み直します。


右側のサス

で、元の穴にはめ直します。

実は、結構これが大変!

ショックアブソーバを相当縮めていないとなかなか入りません。

つまり、真ん中の棒が伸びていると入らないんです。
力技で押し込めば引っ込みますが、しばらくすると伸びてきます。

ぎゅーっと押し込んでさっと入れないと×。

多少のヘタリはあるのでしょうが、それでも相当の力が必要です。
何度もチャレンジして、汗だくになってしまいました。

でも、なんとか納めました(^^;

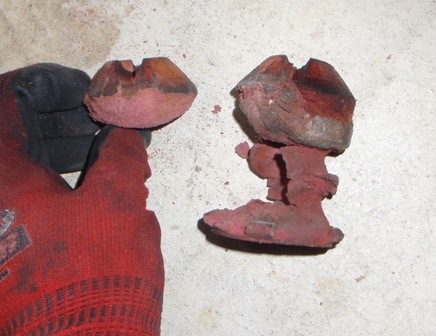

バンプラバー
右側のサスペンションバンプラバーもはずしました。

こちらは少し原型をとどめています。

しかしいずれにしろ、サクサク状態です。

これじゃあ、完全にボトムしますね。

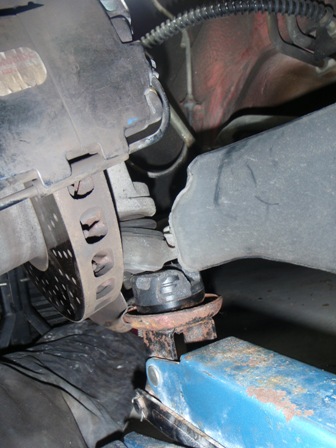

ジャッキで持ち上げ
サスの下はこんな感じで支えています。

小さめのフロアジャッキを使いました。


サスはめなおし
はずれたときもしっかりジャッキでサポートしておきます。


サスはめ直し

はめたあとは、21mmと7mmの六角レンチで再度しっかりと締め直します。

トルクは確か80くらいだったけな?

念のため、緩み止めを塗っておきました。
